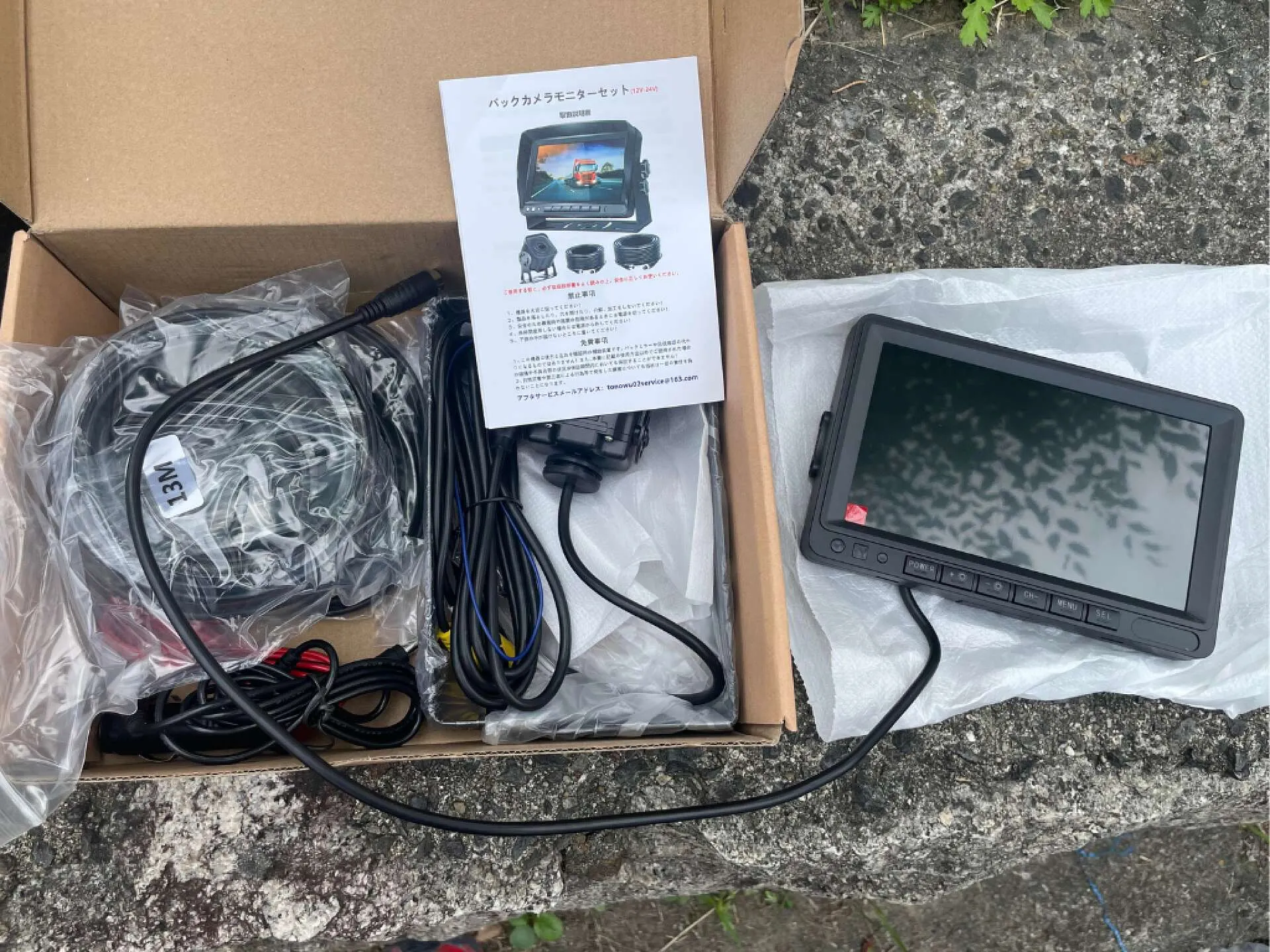

いすゞエルフにバックカメラ(お客様お持ち込み)を取り付けます!
トラサポくんでは商品をお客様お持ち込みで取付のみのご依頼も大歓迎です!

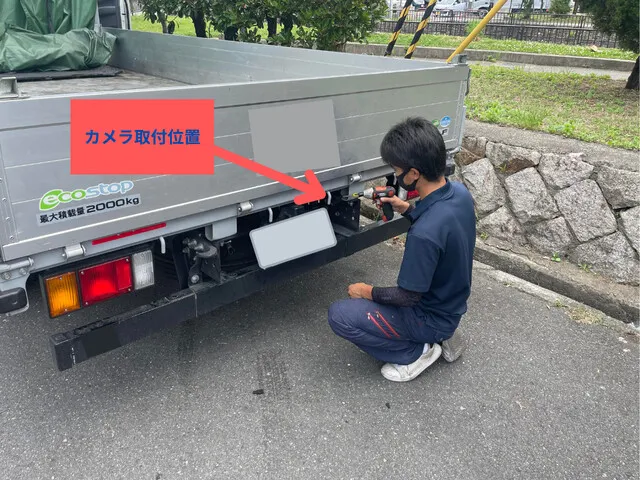

まずはバックカメラ取付位置の確認!
平ボデーでのカメラ取付位置の条件
・荷積み作業を行っても干渉しない
・あおりを下ろしても干渉しない
・車両の最後尾から出ない
などの確認が必要ですので一旦両面テープで仮止めを行います。
カメラとモニターを繋ぐ中継ケーブルの配線作業を行っていきます!
中継ケーブルをコルゲートチューブに入れて補強しカメラ側に少しケーブルの長さの余裕をもたせ(カメラ位置変更になっても動かせるように)車両下部シャーシの配線に沿ってキャビンの方までもっていきます!

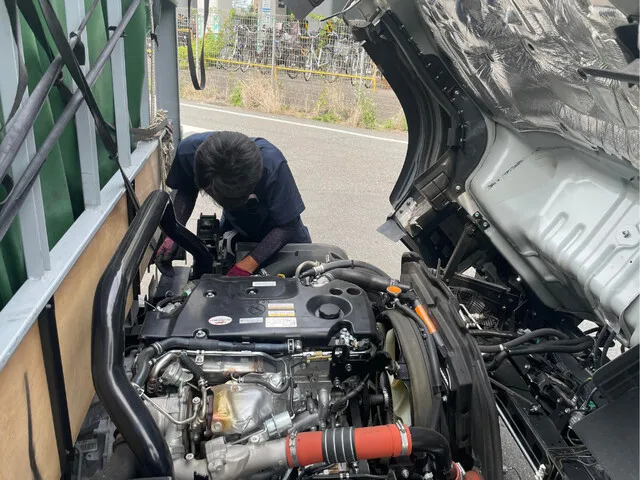

次は中継ケーブルをキャビン下で配線作業していきます!
※キャビンを上げる際は室内の荷物に注意!
ここの作業は取り回しが重要です
間違った配線取り回しをすると車両への異常をきたす事もありますので重要ポイントです!

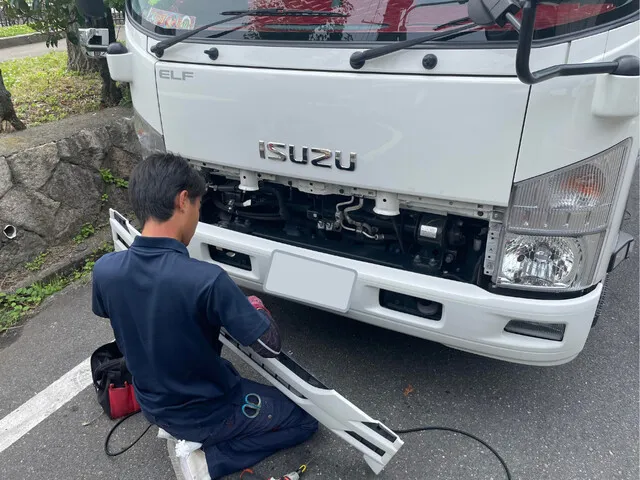

中継ケーブルをキャビン内に入れていきます!
車両によって配線挿入箇所が変わります!

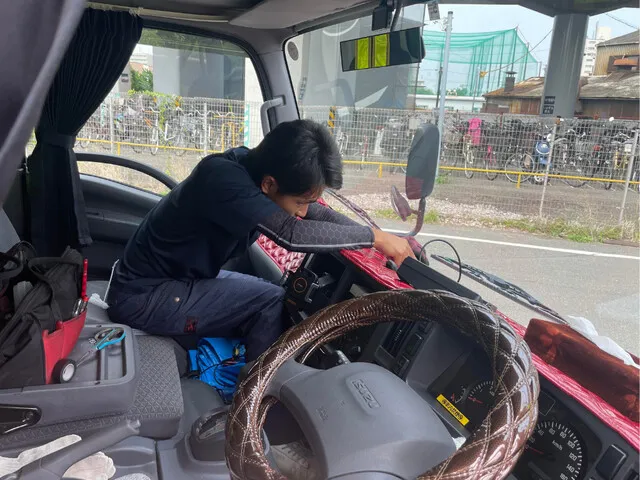

あとは室内配線と電源作業です!
商品によってはいろいろな信号線の取得も必要となってきます。

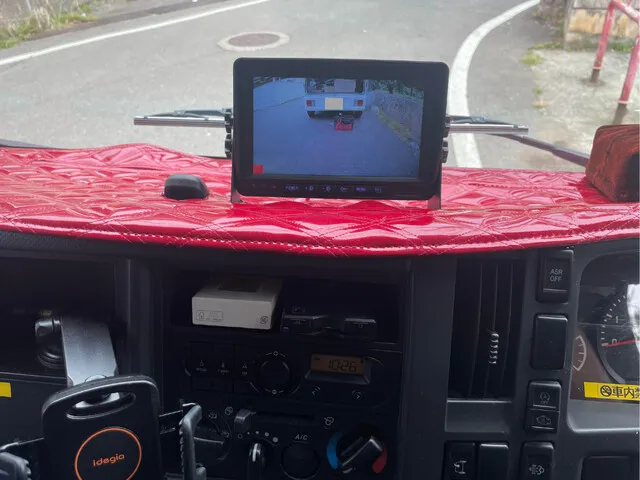

モニター取付位置はお客様と確認し決めていきます。モニターの電源が入り映像が映ったのでカメラの取付位置の確認を行います!
取付位置に問題はなさそうですのでカメラ本体を固定していきます。
お客様に最終確認を頂き作業完了となります!
